现场操作屏说明
「干架」即「干燥车」笔误。输入/输出监控上的中文以 WinCC 工程为准（内部《触摸屏工程说明》）。端子接哪根线仍以 对外端子接线指引 及《现场接线指引》为准。I1.4、I2.7 端子备用留空，但屏上可能仍显示对应行。
概览
六页缩略
点击进入
详情
各页说明

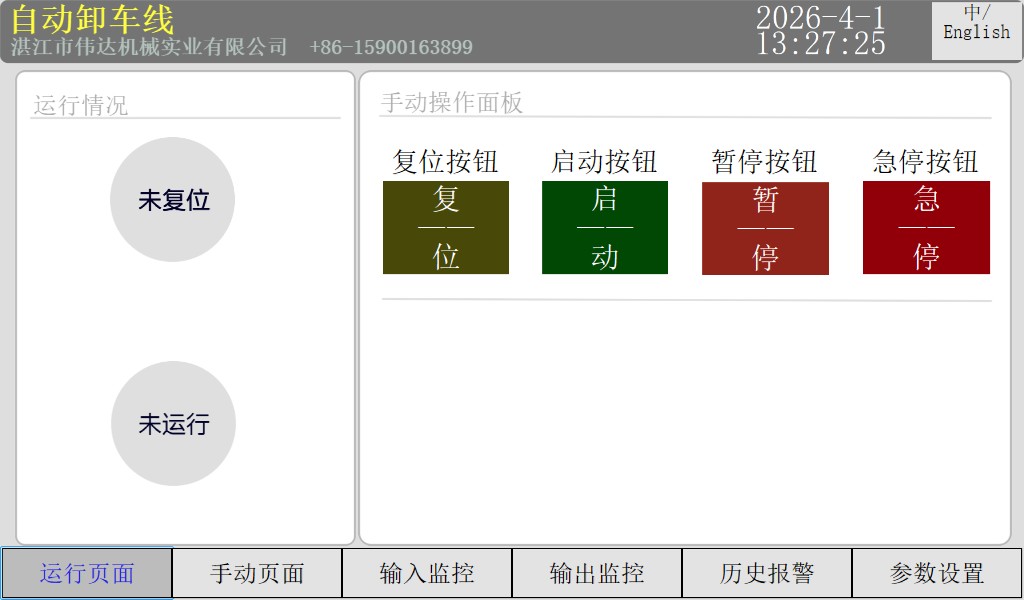

运行页面
显示 未复位、未运行、复位中、运行中、手动操作面板 等大状态；右侧为 复位、启动、暂停、急停 等按钮。须 复位完成 后再启动。复位时听看什么见 故障大全 3.0（绿灯闪烁、机构顺序）。自动循环见 5 流程。

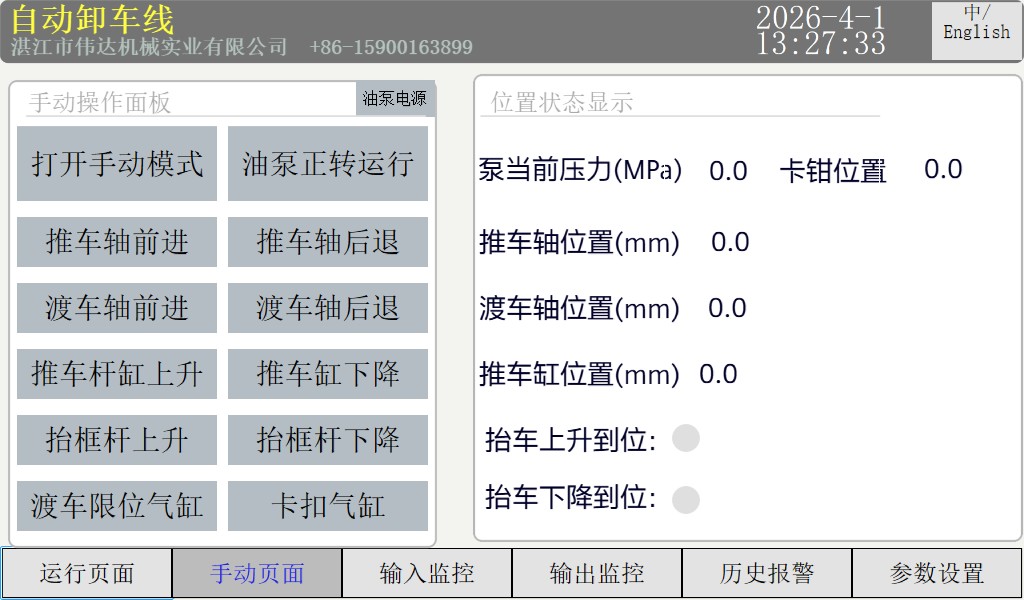

手动页面
须先 打开手动模式，再点油泵、推车轴 / 渡车轴、推车杆缸（卡钳升降）、抬框杆、渡车限位气缸、卡扣气缸。右侧显示泵压、卡钳位置（电子尺 AIW34）、各轴位置及抬车上下到位灯。
手动试阀时配合 液压站 Q04 / Q11～Q14、输出监控 核对。

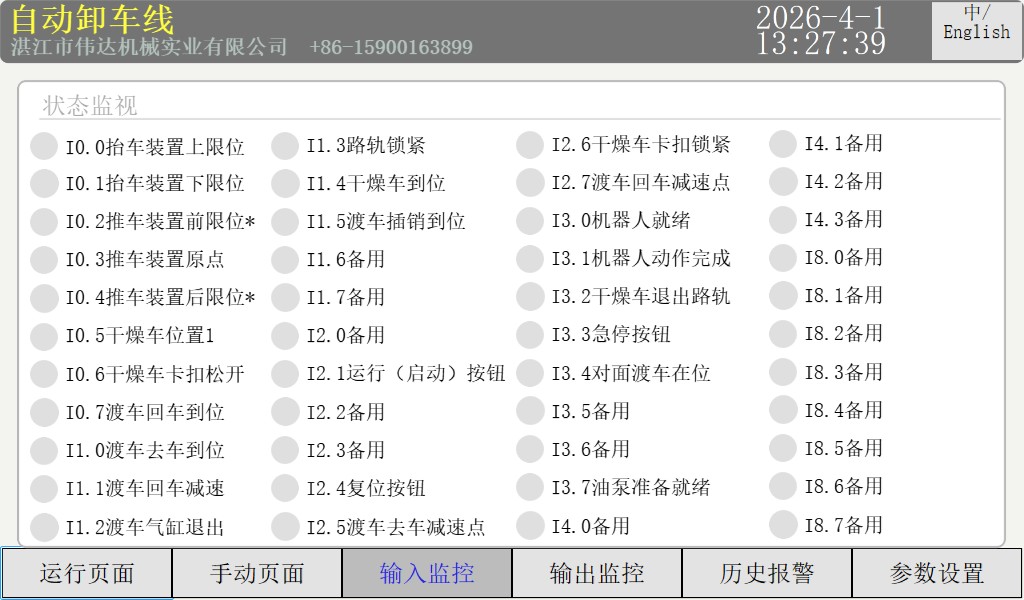

输入监控
所有数字量输入 Ix.y 及屏显名；圆点亮表示该点有效。改线、对点后应在此页试灯。
屏显名 ↔ PLC 输入（完整对照）
| 端子 | 触摸屏显示 | 备注 |
|---|
与《现场接线指引》第 5 节 及附图 附图_HMI_03_输入监控.png 一致；接法见 6.14 输入。

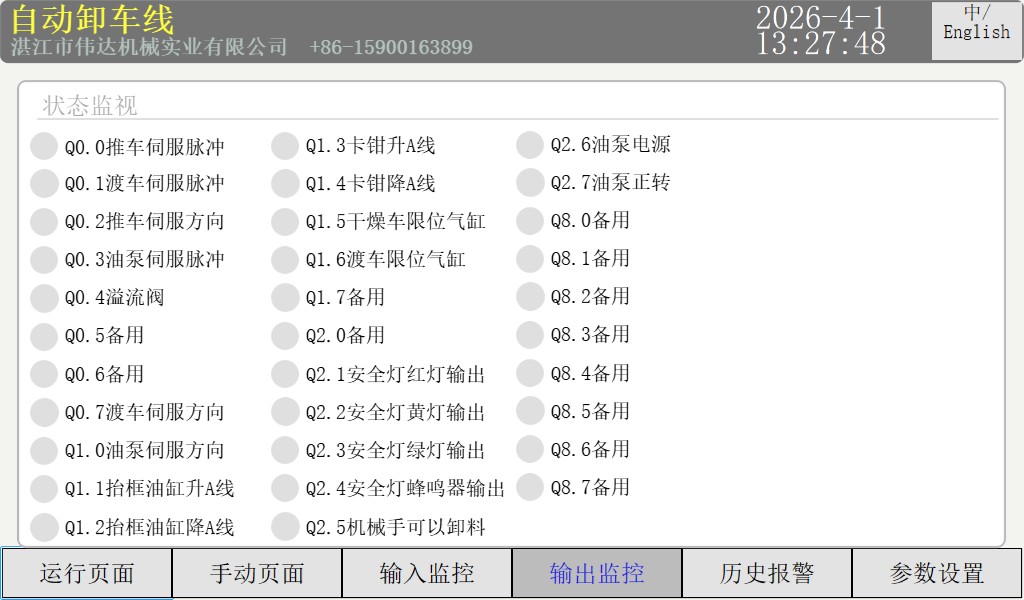

输出监控
电磁阀、油泵、三色灯、机械手可以卸料（Q2.5）等；亮表示 PLC 该路输出有效。
屏显名 ↔ PLC 输出（完整对照）
| 端子 | 触摸屏显示 | 备注 |
|---|
与《现场接线指引》第 6 节 及附图 附图_HMI_04_输出监控.png 一致；液压阀 Q04 / Q11～Q14 见 6.15.1。

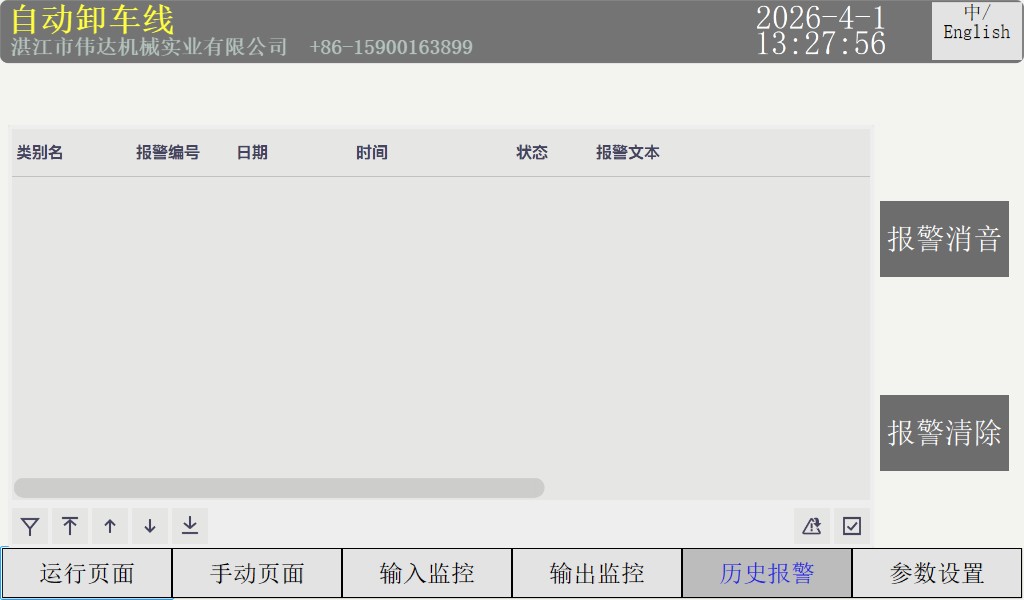

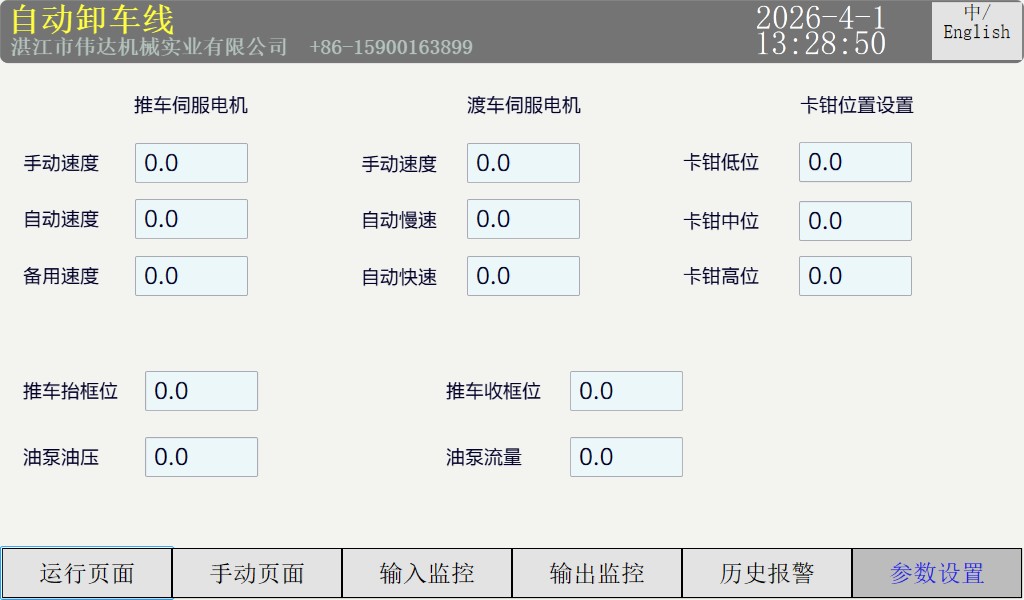

参数设置
含推车手动/自动速度、推车收框位（卸胶后落框，文档亦称收框位）与抬框位、卡钳低/中/高位、油泵油压与流量。推车收框位决定卸胶后卡钳带底板退回抬框下时推车停哪里，须按工艺标定。
收框位怎么标（摘要）
- 参数页：推车手动速度＝自动速度
- 手动页：推车开到前限位（
I0.2），再继续手动前进 - 试抬框杆下降，能把铁框卡进干燥车即为收框位置
- 运行页面读推车当前位置 → 填入参数设置页的 推车收框位
总表
